48V/6Ah应急消防水泵动力电池解决方案

发布日期:2020-04-07 分享 加入收藏 关注:450

传统应急消防水泵动力源由铅酸电池或柴油机,作用应急消防的动力源,由于铅酸电池自身能量密度低,质量重、倍率放电效率低,非环保等缺点及柴油机 噪音大,不环保,已经无法满足现代便携式应急动力源的需求。由于锂电池组具备高能量比、轻质量、小体积、高循环寿命、高安全、高倍率,等独特的优点,已经在众多应急电源领域成为替代铅酸和柴油机的首选。

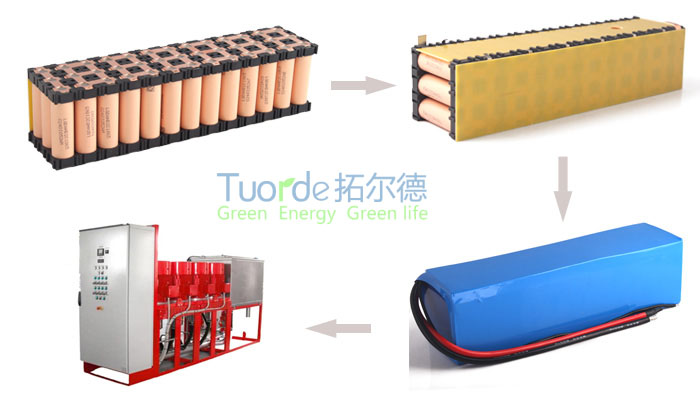

48V/6Ah 消防水泵动力电池采用三元作为正极材的料锂离子电池,拥有良好的安全性。主要作用是消防水泵提供动力能源,消防水泵电池具备,高倍率放电,放电电流大,循环充放电次数多,自放电率低,使用寿命长,深放电能力强,充电效率高,少维护或免维护等的优势。静电抗扰度IV等级。

1)锂电池组型号设计要求:18650-13S3P/6Ah/48V。
2)电路部分设计要求:
1、单节过充保护电压:4.3±0.25V
2、单节过充恢复电压:4.15±0.50V
3、单节过放保护电压:2.80±0.08V
4、单节过放恢复电压:3.00±0.10V
5、组合电池过流保护值:120A
6、持续放电电流:小于等于60A
7、电池过温保护值(可恢复):70±5度
9、成品电池还具备短路、反充保护。
3)电池循环寿命设计要求:500~1000次(国标充放电标准)
4)电池外型尺寸设计要求:310*210*120mm  PVC 包装

二、应急消防水泵动力电池设计方案:

1)保护板(PCM):主要是对可充电锂电池组进行设计的保护线路,由于锂电池本身的化学特性,需要提供过充、过放、短路、过流,温度等保护功能,以避免引起燃烧、爆炸等危险。
2)保护IC(Protection IC):设计方案的主要保护功能芯片,对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。
3)温度开关:主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到75度时,温度开关动作,达到过温保护,当温度下降时,自动恢复。
5)18650锂离子电芯/18650/2000mAh/3.7V 10C (三洋长寿命高倍率电芯)。
6)场效应管(MOSFET):MOSFET管,在保护电路中起开关作用,永远使负载两端的电压不会升高也不会降低,保证电压稳定。

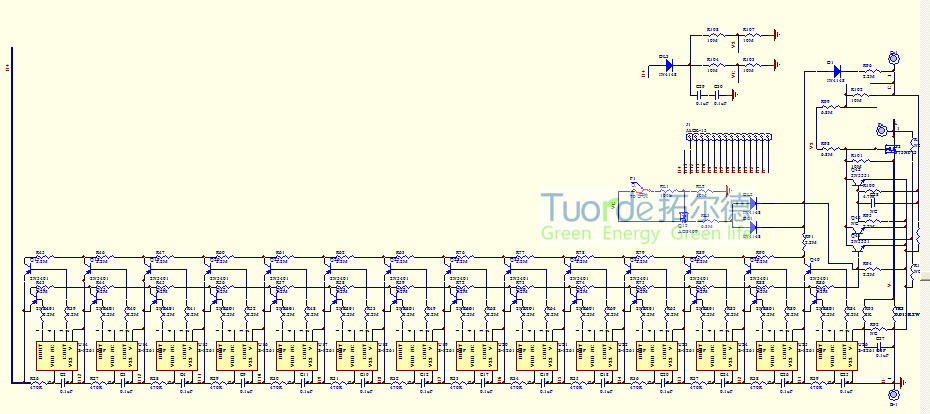

7)电源计原理图:

三,主要特点:
1、电池组安全、耐高温,循环寿命长。
2、电池组循环寿命高,符合低碳、节能、环保价值理念。
3、电池内置BMS系统,具有多重保护功能, 保护系统(PCM/BMS)全部采用日本和美国最先进的芯片和MOS。带均衡。
4、电芯材料有LiMn2O4 (锰酸锂)、 Li-Ni-Co-Mn-O (三元材料) 、LiFePO4(铁锂)可供选用。
5、可选用进口的三洋、索尼、松下、三星、LG原装电芯和国产名牌电芯作为组合单元,保证了电池组的一致性、稳定性、安全性.。
6、可进行多并多串的组合和电池模块化设计。
